1. 可直接焊錫。

2. 可用自動繞線機高速繞線。

3. 滿足歐盟ROHS2.0,HF無鹵，REACH SVHC環保要求。

導體/conductor	漆包線/Enameled wire
材質/Texture of material	PET、PA
耐溫等級/Temperature tolerance grade	Class B
耐壓/Withstand voltage	AC 6000V/60S 無擊穿/No breakdown

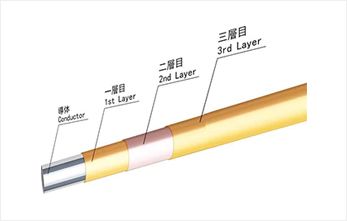

層級/Hierarchy	三層/three layers
應用范圍/Application scope	高頻變壓器、電源、電感、充電器、適配器、通信網絡、LED導線 High frequency transformer, power supply, inductance, charger, adapter, communication network, LED conductor
通過安規/Pass safety regulations	IEC60950、IEC60065、UL2353

序號	導體		成品		最大導體電阻（at 20℃Ω/km）	最小伸長率(%)
序號	直徑	公差	目標外徑	公差	最大導體電阻（at 20℃Ω/km）	最小伸長率(%)
1	0.15	±0.008	0.35	±0.02	1111	15
2	0.16	±0.008	0.36	±0.02	969.5	15
3	0.18	±0.008	0.38	±0.02	757.2	15
4	0.20	±0.008	0.40	±0.02	607.6	15
5	0.21	±0.008	0.41	±0.02	549.0	15
6	0.22	±0.008	0.42	±0.02	498.4	15
7	0.23	±0.008	0.43	±0.02	454.5	15
8	0.25	±0.008	0.45	±0.02	382.5	15
9	0.26	±0.010	0.46	±0.02	358.4	15
10	0.27	±0.010	0.47	±0.02	331.4	15
11	0.28	±0.010	0.48	±0.02	307.3	15
12	0.30	±0.010	0.50	±0.02	262.9	20
13	0.32	±0.010	0.52	±0.02	230.0	20
14	0.35	±0.010	0.55	±0.02	191.2	20
15	0.37	±0.010	0.57	±0.02	170.6	20
16	0.40	±0.010	0.60	±0.02	145.3	20
17	0.45	±0.010	0.65	±0.02	114.2	20
18	0.50	±0.010	0.70	±0.02	91.4	20
19	0.55	±0.020	0.75	±0.02	78.2	20
20	0.60	±0.020	0.80	±0.02	65.3	20
21	0.65	±0.020	0.85	±0.02	55.3	20
22	0.70	±0.020	0.90	±0.02	47.5	20
23	0.75	±0.020	0.95	±0.02	41.2	20
24	0.80	±0.020	1.00	±0.02	36.1	25
25	0.85	±0.020	1.05	±0.02	31.9	25
26	0.90	±0.020	1.10	±0.02	28.4	25
27	0.95	±0.020	1.15	±0.02	25.4	25
28	1.00	±0.030	1.20	±0.02	23.3	25
備注：以上導體、電阻及伸長率標準參考JIS C 3202 Note: the standards of conductor, resistance and elongation refer to JIS C 3202

主要用于高頻變壓器、電源、電感、充電器、適配器、通信網絡、LED導線等。
